制冷成像色度计（拜耳式）

简要描述：制冷成像色度计（拜耳式）是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准不匹配，且没有太大的相关性，因此不能测试多光谱的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准不匹配。色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。

产品型号：CXC-6100

所属分类：制冷成像色度计（拜耳式）

更新时间：2025-12-25

厂商性质：生产厂家

联系我们留言询价

详情介绍

品牌	虹谱光色	适用行业	汽车配件
产地	国产	加工定制	是

CX-6100制冷成像色度计（拜耳式）是采用彩色相机+算法的原理来进行补偿修正亮度和色坐标，因为其光谱响应曲线和CIE标准不匹配，且没有太大的相关性，因此不能测试多光谱的颜色和亮度。其滤光片原理和光谱响应曲线如下，和CIE标准不匹配。

拜尔式是用4个像素的组合计算得到一个像素点的数据，因此需要4个像素相当于色轮滤光片式的像素。如6100万色轮滤光片式的像素9568×6380，对应拜尔式只相当于4784×3190=1526万像素(实际应用中会用算法得到更多的像素点，本质上是有像素损失的)。

色轮滤光片式一次完整的色度测试过程需要切换X,Y,Z三个色轮，测试时间相对较长，拜尔式只需要拍摄一次即可，速度快和成本低是拜尔式的优势。

微信图片_20251222133119_221_45 制冷成像色度计（拜耳式）

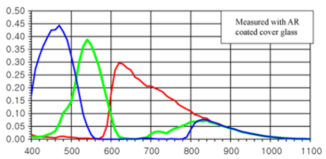

拜尔式滤光原理拜尔式滤光片RGB的光响应用曲线

CXC-6100制冷成像色度计(拜耳式)技术指标

型号	CXC-6100
传感器类型	SONY背照式CMOS
像素分辨率	6100万 9568 × 6380
靶面尺寸	2.7"，36.0(H) × 24.0(V) mm
像素尺寸	3.76×3.76μm
亮度范围	0.001-1000,000,000cd/m2（带选配的ND衰减片）
亮度精度	一级，±3%（标准A光源条件下）
重复性精度	±0.1%（大于100cd/m2测试条件下）
色度精度	dx，dy：±0.003（标准A光源条件下）
色度重复性	dx，dy:±0.0003(大于10cd/m2测试条件下)
冷却方式	两级半导体制冷+风冷
ADC位深	16 bit
数据接口	USB 3.0
供电电源	DC12V/3A
尺寸	98 × 98 × 136mm（不含镜头）
重量	2.0 kg
